pcb線路板廠家介紹多層PCB板接地方式和注意事項
- 發表時間:2019-07-02 14:56:42
- 作者:小編
- 來源:誠暄PCB
- 人氣: 本文有799個文字,預計閱讀時間2分鐘
在高密度和高頻率的場合通常使用四層板,就電磁兼容性(EMC)而言比二層板好20DB以上。在四層板的條件下,往往可以使用一個完整的地平面和完整的電源平面,在這種條件下只需要進行分成幾組的電路地線與地平面連接,并且將工作噪聲特別處理,下面小編來詳細的說一說。

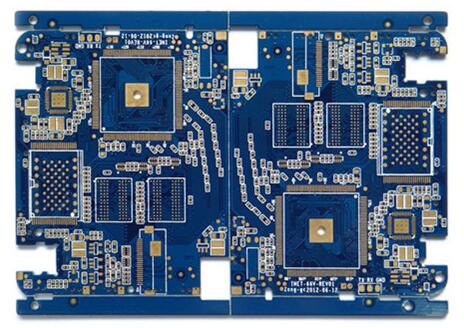

pcb線路板廠家介紹多層PCB板接地方式
1、單點接地:所有電路的地線接到地線平面的同一點,分為串聯單點接地和并聯單點接地;
2、多點接地:所有電路的地線就近接地,地線很短適合高頻接地;
3、混合接地:將單點接地和多點接地混合使用。
在低頻率、小功率和相同電源層之間,單點接地是最為適宜的,通常應用于模擬電路之中;一般采用星型方式進行連接降低了可能存在的串聯阻抗的影響。高頻率的數字電路就需要并聯接地了,一般通過地孔的方式可較為簡單的處理;一般所有的模塊都會綜合使用兩種接地方式,采用混合接地的方式完成電路地線與地平面的連接。
如果不選擇使用整個平面的作為公共的地線,比如模塊本身有兩個地線的時候,就需要進行對地平面進行分割,這往往與電源平面有相互作用。

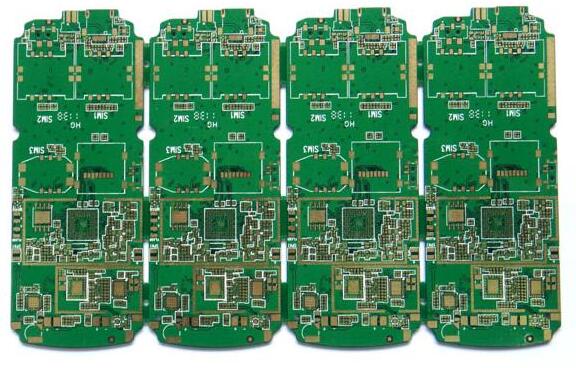

pcb線路板廠家介紹多層PCB板接地方式的注意事項
1、在高頻的情況下,層間通過電路板寄生電容會產生耦合;
2、將各個平面對齊處理,避免無關的電源平面和地平面之間的重疊,否則將導致所有的地平面分割失效,彼此之間產生干擾;
3、避免在隔離的地平面附近走時鐘線等高頻走線,引起不必要的輻射;
4、在地平面之間(如數字地平面和模擬地平面)的信號線使用地橋進行連接,并且通過就近的通孔配置最近的返回路徑;
5、信號線與其回路構成的環面積盡可能小,也被稱為環路最小規則;環面積越小,對外的輻射越少,接收外界的干擾也越小。在地平面分割和信號走線時,要考慮到地平面與重要信號走線的分布,防止由于地平面開槽等帶來的問題。
以上就是pcb線路板廠家介紹多層PCB板接地方式和注意事項,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
