PCB打樣中焊盤和過孔的區別是什么
- 發表時間:2021-12-25 11:38:07
- 作者:小編
- 來源:誠暄PCB
- 人氣: 本文有574個文字,預計閱讀時間2分鐘
在PCB設計中,過孔和焊盤都可以實現相似的功能。它們都能插入元件管腳,特別是對于直插(DIP)封裝的的器件來說,幾乎是一樣的。但是,在PCB制造中,它們的處理方法是不一樣的。

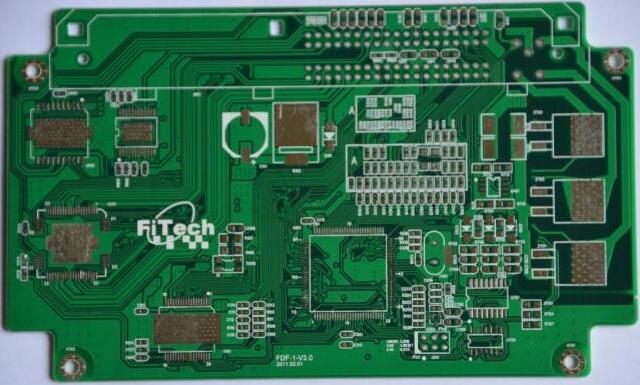

PCB打樣中焊盤和過孔的區別是什么
焊盤,有插腳焊盤和表貼焊盤之分;插腳焊盤有焊孔,主要用于焊接插腳元件;而表貼焊盤沒有焊孔,主要用于焊接表貼元件。
過孔,主要起到電氣連接的作用,過孔的孔徑一般較小,通常只要制板加工工藝能做到就足夠了,而且過孔表面既可涂上阻焊油墨,也可不涂;而焊盤不僅起到電氣連接的作用,而且還起機械固定的作用。
1、過孔的孔在設計中表明多少,鉆孔就是多少。然后還要經歷沉銅等工藝步驟,最后的實際孔徑大概會比設計孔徑小0.1mm。比如設定過孔0.5mm,實際完成后的孔徑只有0.4mm。
2、焊盤的孔徑在鉆孔時會增加0.15mm,經歷過沉銅工藝后,孔徑比設計孔徑稍大一點,約0.05mm。比如設計孔徑0.5mm,鉆孔會是0.65mm,完成后的孔徑是0.55mm。
3、過孔在某些默認的PCB工藝中會覆蓋綠油,它可能會被綠油堵住,無法進行焊接。測試點也做不了。
4、過孔的焊環最小寬度為0.15mm(通用工藝情況下),以便保證可以可靠沉銅電鍍。
5、焊盤的焊環最小寬度為0.20mm(通用工藝情況下),以便保證焊盤的附著力量。
以上就是小編介紹的關于PCB打樣中焊盤和過孔的區別是什么,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ、微信或者電話,我們會有專業的人員為您解答。
