要了解PCB板打樣是什么意思，首先得清楚什么是PCB，PCB的英文全稱Printed CircuitBoard，PCB的中文名稱為印制電路板，又稱印刷電路板、印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的提供者。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板或者pcb板，下面小編來詳細的說一說。

　　pcb板打樣是什么意思

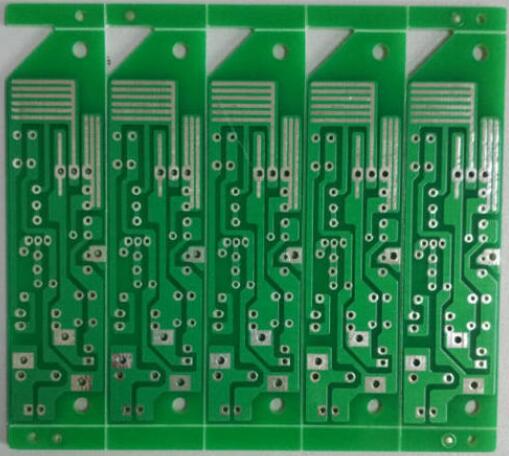

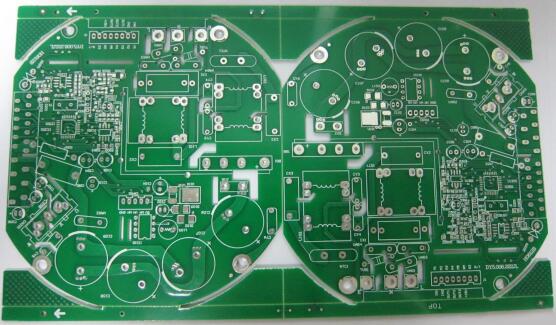

　　所謂“pcb板打樣”，即是指印制電路板在批量生產前的試產，主要應用為電子工程師在設計好電路，并完成PCB之后，向工廠進行小批量試產的過程。這個過程屬于產品設計未完成確認和測試之前，即我們所理解的“pcb板打樣”。

　　電子產品的更新迭代比較快，所以pcb板打樣的需求也在逐步的成長當中，市場份額在不斷擴大，隨著電子產品的工藝要求越來越高，信息越來越高速，導致多層板pcb板打樣上升比較快。

　　PCB板打樣價格是多少

　　這里小編就以單雙面普通的雙層pcb板打樣來說一下價格，pcb板打樣分為特價板和非特價板。

　　1、特價板標準：板層為單雙面板，材料為FR4，尺寸長寬在10*10cm以內，板厚要求在0.8-1.6mm之間，工藝要求為普通噴錫，油墨顏色為綠油白字，數量為10PCS以內，最小線寬線距為0.15mm/0.15mm，最小孔徑為0.3mm。

　　只要滿足以上特價板的標準pcb板打樣價格都為50元，不包郵。

　　2、非特價板標準：板層為單雙層板，材料為FR4，尺寸長或?qū)捰幸贿呉呀?jīng)超過了10cm，板厚要求在0.8-1.6mm之間，工藝要求為普通噴錫，油墨顏色為綠油白字，數量為10PCS以內，最小線寬線距為0.15mm/0.15mm，最小孔徑為0.3mm。

　　只要是長或?qū)捜我庖贿叧^(guò)了10cm，pcb板打樣收費標準要按以下的執行。工程費50元+板費，比如尺寸按12*15cm來計算，單價是0.05元/平方厘米，那么就是12(長)*15(寬)*0.05(單價)=9元，然后9元(單片價格)*10PCS(數量)=90元，工程費50元+板費90元=140元，那么此款超出特價范圍的pcb打樣價格費用為140元。

　　以上就是小編整理的關于pcb板打樣是什么意思和pcb板打樣價格，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
