PCB6層板的三種疊層結構介紹
- 發表時間：2021-12-08 15:30:55
- 作者：工藝工程師
- 來源：新聞中心
- 人氣： 本文有377個文字，預計閱讀時間1分鐘
隨著技術的發展，通訊行業芯片的速率也越來越高，對PCB板上信號質量和電源的完整性的要求也越來越嚴格。芯片的集成度、工作頻率越來越高，因此信號傳輸?shù)乃俾室苍絹碓娇?。高速信?hào)的處理也顯得越來越重要了。

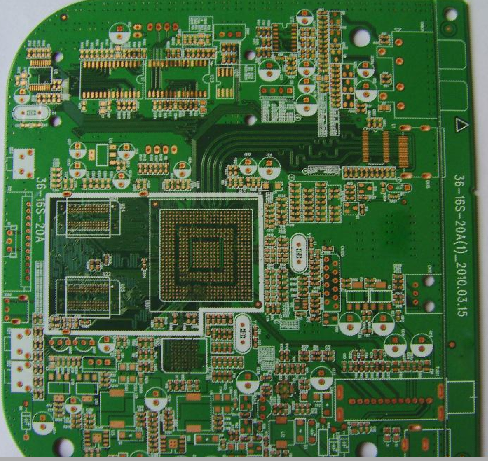

PCB6層板的三種疊層結構
a.TOP、GND02、S03、PWR04、GND05、BOTTOM(此方案是業界主推的6層PCB的疊層設計方案，有3個布線層，一個電源平面，2個地平面。第4、5層之間的厚度要盡可能小弟3層是最佳布線層，告訴信號和高風險信號優先布置在該層)
b.TOP、GND02、S03、S04、PWR05、BOTTOM (當需要的布線層數多，對成本要求苛刻時可以采用此方案。該方案中S03是最優布線層)
c.TOP、S02、GND03、PWR04、S05、BOTTOM(第3、4層之間芯板的厚度盡量小使電源阻抗較低，第1、2層要交叉走線，第5、6層要交叉走線靠近地平面的S02是最優布線層)
以上就是小編整理的關于“6層板的三種疊層結構介紹”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
