多層PCB板如何分辨有多少層
- 發表時間:2020-06-22 10:22:37
- 作者:工藝工程師
- 來源:新聞中心
- 人氣: 本文有873個文字,預計閱讀時間3分鐘
現在主板上都采用多層板,大大增加了可以布線的面積。多層板用上了更多單或雙面的布線板,并在每層板間放進一層絕緣層后壓合。PCB板的層數就代表了有幾層獨立的布線層,通常層數都是偶數,并且包含最外側的兩層,常見的PCB板一般是4~8層的結構。很多PCB板的層數可以通過觀看PCB板的切面看出來。但實際上,沒有人能有這么好的眼力。
多層PCB板如何分辨層數?

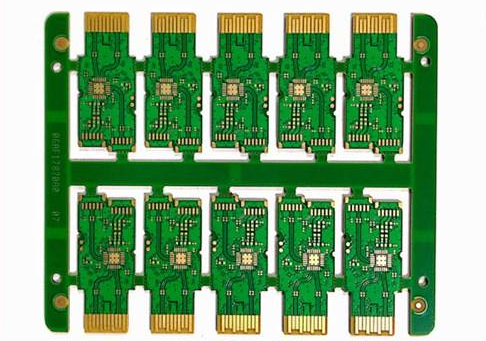

PCB板本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在表面可以看到的細小線路材料是銅箔,原本銅箔是覆蓋在整個PCB板上的,而在制造過程中部份被蝕刻處理掉,留下來的部份就變成網狀的細小線路了。這些線路被稱作導線或稱布線,并用來提供PCB板上零件的電路連接。通常PCB板的顏色都是綠色或是棕色,這是阻焊漆的顏色。是絕緣的防護層,可以保護銅線,也可以防止零件被焊到不正確的地方。
pcb的4層板是第1、第4層走線,其他幾層另有用途(地線和電源),6 、8層的增加了輔助信號層。pcb板子設計問題,每一層有各自的作用: 有電源層、主信號層、輔助信號層、接地層,6、 8層的大體設計是一樣的。
多層板的電路連接是通過埋孔和盲孔技術,主板和顯示卡大多使用4層的PCB板,也有些是采用6、8層,甚至10層的PCB板。要想看出是PCB有多少層,通過觀察導孔就可以辯識,因為在主板和顯示卡上使用的4層板是第1、第4層走線,其他幾層另有用途(地線和電源)。所以,同雙層板一樣,導孔會打穿PCB板。如果有的導孔在PCB板正面出現,卻在反面找不到,那么就一定是6/8層板了。如果PCB板的正反面都能找到相同的導孔,自然就是4層板了。
小技巧:將主板或顯示卡對著光源,如果導孔的位置能透光,就說明是6/8層板;反之就是4層板。
PCB是Print circuit Board 的簡寫。即印刷電路板。它是在絕緣材料的基板上附著導電銅皮用以作為電路連線。這些電路連線可在正面,反面,甚至基板的中間都可以有。一般大于2層的(即正反面)的電路層的PCB,被稱為多層板。
PCB可以分為只有一面印有電路的單層板(單面板)、上下兩面都印有電路的雙面板以及中間夾有多層電路的多層板。
以上就是小編整理的關于“多層PCB板如何分辨有多少層”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
