隨著人們對電子產品的輕、薄、短、小型化、多功能化方向發展,印制線路板向著高精密度、薄型化、多層化、小孔化方向發展,集成度也越來越高,HDI板也越來越多,那么HDI板怎么定義幾階呢,下面東莞線路板快速打樣小編來詳細的說一說。

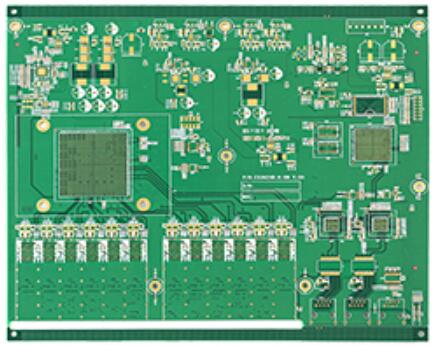

HDI:high Density interconnection的簡稱,高密度互連,非機械鉆孔,微盲孔孔環在6MIl以下,內外層層間布線線寬。線隙在4mil以下,焊盤直徑不大于0.35mm的增層法多層板制作方式稱之為HDI板。
盲孔:Blind via的簡稱,實現內層與外層之間的連接導通 。
埋孔:Buried via的簡稱,實現內層與內層之間的連接導通盲進孔大。
都是直徑為0.05mm~0.15mm的小孔,埋盲孔成孔方式有激光成孔,等離子蝕孔和光致成孔,通常采用激光成孔,而激光成孔又分為CO2和YAG紫外激光機(UV)。
HDI板怎么定義幾階
6層板中一階,二階是針對需要激光鉆孔的板子來說的,即指HDI板。
6層一階HDI板指 盲孔:1-2,2-5,5-6. 即1-2,5-6需激光打孔。
6層二階HDI板指 盲孔:1-2,2-3,3-4,4-5,5-6. 即需2次激光打孔。首先鉆3-4的埋孔,接著壓合2-5,然后第一次鉆2-3,4-5的激光孔,接著第2次壓合1-6,然后第二次鉆1-2,5-6的激光孔。最后才鉆通孔。由此可見二階HDI板經過了兩次壓合,兩次激光鉆孔。
另外二階HDI板還分為:錯孔二階HDI板和疊孔二階HDI板,錯孔二階HDI板是指盲孔1-2和2-3是錯開的,而疊孔二階HDI板是指盲孔1-2和2-3疊在一起,例如:盲:1-3,3-4,4-6.依此類推三階,四階.都是一樣的。
以上就是東莞pcb快速打樣:http://xinghuo1.cn/news/519.html 小編整理的關于HDI板怎么定義幾階,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
