pcb是需要事先對電路原理圖進行繪制的，在電路原理圖上實現設計需要的任何功能，在設計的時候需要考慮到電路板的外部鏈接的布局情況、內部元器件的布局情況，金屬連線和通孔的優化布局、電磁保護、熱耗散等各種因素。

　　優秀的版圖設計可以節約生產成本，達到良好的電路性能和散熱性能。簡單的版圖設計可以用手工實現，復雜的版圖設計需要借助計算機輔助設計(CAD)實現。

　　下面小編給大家介紹下比較常用也是比較高效率的pcb設計軟件。

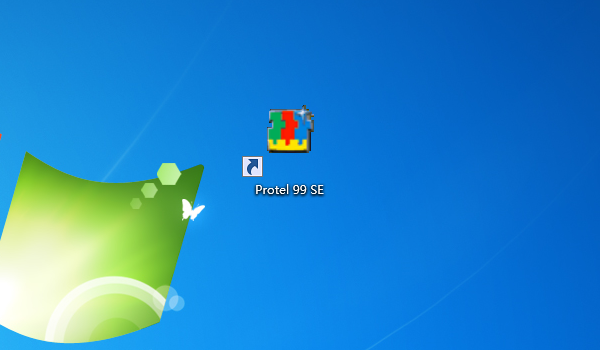

　　1、PROTEL

　　PROTEL是Altium公司在80年代末推出的EDA軟件，在電子行業的CAD軟件中，它當之無愧地排在眾多EDA軟件的前面，是電子設計者的首選軟件，它較早就在國內開始使用，在國內的普及率也最高，有些高校的電子專業還專門開設了課程來學習它，幾乎所有的電子公司都要用到它，許多大公司在招聘電子設計人才時在其條件欄上常會寫著要求會使用PROTEL。

　　早期的PROTEL主要作為印制板自動布線工具使用，運行在DOS環境，對硬件的要求很低，在無硬盤286機的1M內存下就能運行，但它的功能也較少，只有電路原理圖繪制與印制板設計功能，其印制板自動布線的布通率也低，而現今的PROTEL已發展到DXP，是個龐大的EDA軟件，完全安裝有200多M。

　　它工作在WINDOWS環境下，是個完整的板級全方位電子設計系統，它包含了電路原理圖繪制、模擬電路與數字電路混合信號仿真、多層印制電路板設計(包含印制電路板自動布線)、可編程邏輯器件設計、圖表生成、電子表格生成、支持宏操作等功能，并具有Client/Server(客戶/服務器)體系結構。

　　同時還兼容一些其它設計軟件的文件格式，如ORCAD，PSPICE，EXCEL等，其多層印制線路板的自動布線可實現高密度PCB的100%布通率。在國內PROTEL軟件較易買到，有關PROTEL軟件和使用說明的書也有很多，這為它的普及提供了基礎。想更多地了解PROTEL的軟件功能或者下載PROTEL99的試用版，可以在INTERNET上。

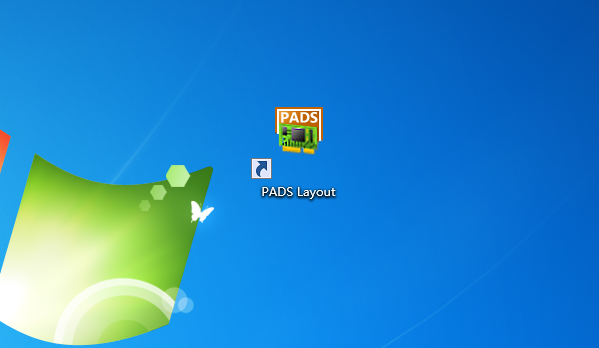

　　2、Mentor pads

　　即PowerPCB，我把它稱作低端中的無冕之王，它是我認為在所有低端的pcb軟件中最優秀的一款，好用，易上手，做出的板子質量不會比wg，allegro等遜色，現在市場上使用范圍最廣的一款eda軟件，適合大多數中小型企業的需求。

　　PADSLayout(PowerPCB)提供了與其他PCB設計軟件、CAM加工軟件、機械設計軟件的接口，方便了不同設計環境下的數據轉換和傳遞工作。

　　3、Cadence

　　鏗騰電子科技有限公司(Cadence Design Systems, Inc; NASDAQ：CDNS)是一個專門從事電子設計自動化(EDA)的軟件公司，由SDA Systems和ECAD兩家公司于1988年兼并而成。是全球最大的電子設計技術(Electronic Design Technologies)、程序方案服務和設計服務供應商。

　　其解決方案旨在提升和監控半導體、計算機系統、網絡工程和電信設備、消費電子產品以及其它各類型電子產品的設計。產品涵蓋了電子設計的整個流程，包括系統級設計，功能驗證，IC綜合及布局布線，模擬、混合信號及射頻IC設計，全定制集成電路設計，IC物理驗證，PCB設計和硬件仿真建模等。

　　小編在這里再透露一點，用PROTEL和Mentor pads設計的話，pcb打樣時可以直接發pcb資料，不用自己轉gerber文件的，如果是用Cadence設計的話，要自己把gerber文件轉好的。
